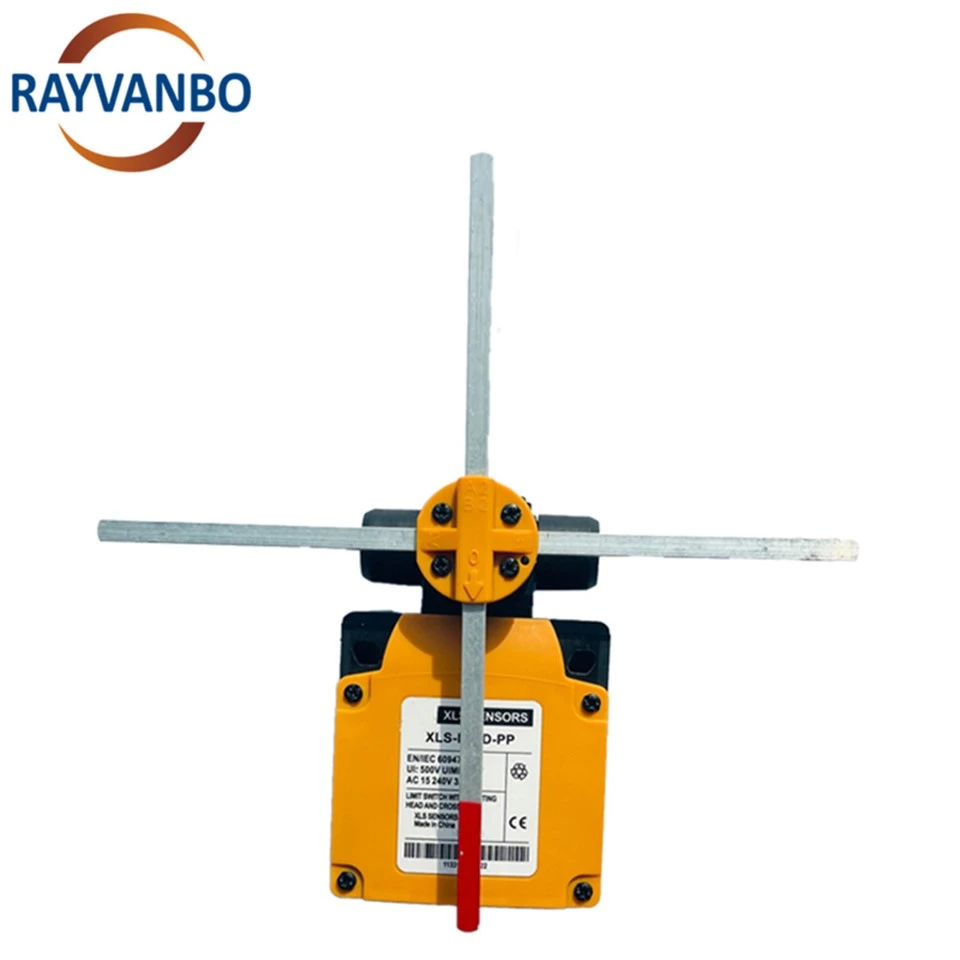

Swiċċijiet tal-Pożizzjoni U Cross Limit

Name: Manifatturi u Fornituri tal-Pożizzjoni taċ-Ċina U Swiċċijiet ta' Limitu Salib - Prezz Tajjeb - Rayvanbo
Brand: Rayvanbo
SKU: 297847429

Cross Limit Switch|Aċċessorji Importanti għall-Operazzjoni tal-Krejn
Is-swiċċ tal-limitu trasversali huwa mezz ta 'protezzjoni tas-sigurtà użat ħafna fil-makkinarju tal-irfigħ, linji ta' produzzjoni awtomatizzati, u tagħmir ieħor. Il-funzjoni ewlenija tagħha hija li tillimita b'mod preċiż l-ivvjaġġar laterali u lonġitudinali tat-tagħmir. Permezz ta' swiċċijiet ta' limitu u strutturi ta' trasmissjoni mibnija-, jimmonitorja t-trajettorja tal-moviment tat-tagħmir f'ħin reali. Meta t-tagħmir jilħaq il-konfini tas-sigurtà ssettjati minn qabel, awtomatikament iqanqal azzjonijiet protettivi bħall-qawwa-off u l-ibbrejkjar biex jipprevjenu ħabtiet ma 'oġġetti tal-madwar jew iġġammjar mekkaniku minħabba overtravel, u b'hekk jipprevjeni inċidenti ta' sikurezza fis-sors tagħhom. Dan l-apparat huwa kkaratterizzat minn aġġustament konvenjenti u rispons sensittiv, li jippermetti l-issettjar flessibbli ta 'parametri ta' limitu skond il-ħtiġijiet operattivi ta 'tagħmir differenti, li jadatta għal diversi kundizzjonijiet tax-xogħol kumplessi.

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

Deskrizzjoni tal-Prodott

Position and cross limit switches description-Rayvanbo

F'applikazzjonijiet prattiċi, is-swiċċ tal-limitu trasversali huwa komponent ewlieni li jiżgura t-tħaddim sikur u stabbli tat-tagħmir, li komunement jinstab fi krejnijiet tal-pont, krejnijiet gantry, u krejnijiet stacker f'imħażen awtomatizzati. Mhux biss jipproteġi t-tagħmir innifsu mill-ħsara iżda jipprevjeni wkoll konsegwenzi serji bħal korriment personali u ħsara fil-merkanzija kkawżata minn vjaġġar eċċessiv tat-tagħmir. Barra minn hekk, is-swiċċ tal-limitu trasversali għandu struttura kompatta, huwa reżistenti għall-ilbies-, u għandu kapaċitajiet qawwija kontra l--interferenza. Jista 'jopera b'mod stabbli f'ambjenti ħarxa bħal temperaturi għoljin u baxxi, trab u umdità, itejjeb b'mod sinifikanti s-sigurtà u l-affidabbiltà tal-operat tat-tagħmir u jnaqqas l-ispejjeż tal-manutenzjoni. Hija konfigurazzjoni indispensabbli ta 'protezzjoni tas-sigurtà fil-produzzjoni industrijali.

Karatteristiċi ewlenin:

Disinn ta' redundancy ta' swiċċ doppju-: Żewġ elementi ta' swiċċjar kompletament indipendenti u konnessi mekkanikament huma integrati f'kaxxa kompatta.
Cross-wiring log: Il-kuntatti elettriċi taż-żewġ swiċċijiet huma konnessi f'serje jew f'konfigurazzjoni speċifika cross-wiring. Is-sinjal korrett "safe" jew "on" joħroġ biss meta ż-żewġ swiċċijiet huma fl-istess stat.
Operazzjoni ta 'skonnettjar sfurzat: Iddisinjat skont standards ta' sikurezza, jiżgura li l-kuntatt li jiċċaqlaq tas-swiċċ jista 'jiġi sfurzat fiżikament jiskonnettja mal-attwazzjoni. Anke jekk iseħħ l-iwweldjar ta 'kuntatt, l-istruttura mekkanika tiggarantixxi skonnessjoni taċ-ċirkwit.
Output elettriku b'kanal doppju-: Jipprovdi żewġ outputs ta 'sinjali elettriċi indipendenti, li jistgħu jiġu konnessi direttament ma' relays tas-sigurtà jew PLCs tas-sigurtà għall-monitoraġġ.
Metodi ta 'attwazzjoni diversi: Joffri varjetà ta' attwaturi biex jadattaw għal forom differenti ta 'moviment mekkaniku u rekwiżiti ta' installazzjoni.
Egħluq ta 'klassifikazzjoni ta' protezzjoni għolja: Mgħammar bi klassifikazzjoni ta 'protezzjoni IP għolja, jista' jiflaħ ambjenti industrijali ħarxa bħal trab, żejt u sprej tal-ilma.

Parametri tal-Prodott

Mudell	XLS / DXZ
Kawża	Fibra tal-ħġieġ rinfurzata, termoplastiku
Tip ta' Attwatur	Crossed Rods Lever
Moviment Ta' Kap Operattiv	Jdur
Tip ta 'twaħħil	Żomm il-post tal-metall tal-lieva tal-vireg qasmu (virga kwadra 6 mm, L=200 mm)
Tip ta' Approċċ	Avviċinament laterali 2 direzzjonijiet
Kuntatt Operazzjoni	Waqfa-bil-mod, imqassam
Tip ta' Kuntatt u Operazzjoni	2 x (2 NC)
Firxa tal-Prodott	Limiti Swiċċijiet

Vantaġġi tal-Prodott

Position and cross limit switches advantages-Rayvanbo

Cross Limit Switch|Awżiljarju Effiċjenti u Affidabbli għall-Krejn

Is-swiċċ tal-limitu b'forma ta' salib-huwa kompatibbli ma' diversi tipi ta' makkinarju tal-irfigħ. Huwa sempliċi biex topera u tipprovdi protezzjoni preċiża, li tillimita d-distanza tal-ivvjaġġar tat-tagħmir kemm minn direzzjonijiet vertikali kif ukoll orizzontali. Dan jipprevjeni b'mod effettiv il-ħabtiet mekkaniċi jew il-ħsara strutturali kkawżata minn tagħbija żejda jew jaqbeż il-limitu tal-ivvjaġġar, u jtejjeb b'mod sinifikanti s-sikurezza operattiva. L-istruttura robusta u durabbli tagħha hija adattata għal kundizzjonijiet tax-xogħol kumplessi. L-installazzjoni u l-ikkummissjonar huma konvenjenti, u l-ispejjeż tal-manutenzjoni huma baxxi. Jista 'jiżgura l-eżattezza operattiva ta' tagħmir stabbli fit-tul-, inaqqas il-ħin ta 'waqfien minħabba ħsarat u jibni barriera ta' sikurezza solida għall-operazzjonijiet ta 'rfigħ. Hija konfigurazzjoni prattika għat-titjib tal-effiċjenza tal-produzzjoni u s-sikurezza operattiva.

Vantaġġi ewlenin

Riġidità u Stabbiltà Superjuri

Billi tillimita f'żewġ direzzjonijiet perpendikolari, il-gradi ta' libertà translazzjonali u rotazzjonali tal-oġġett fi ħdan il-pjan huma kompletament ristretti, u jiffurmaw struttura stabbli ta' "kuntatt mal-wiċċ" jew "appoġġ multi-punt". Dan jirreżisti b'mod effettiv il-forzi u l-mumenti mid-direzzjonijiet kollha, u jipprevjeni t-tagħmir milli jiċċaqlaq, jixxengel, jew jitgħawweġ taħt tagħbija, vibrazzjoni jew forzi esterni.

Kapaċità Għolja ta 'Tagħbija

It-tagħbija hija mqassma fuq il-binarji ta 'gwida u sliders f'żewġ direzzjonijiet perpendikolari, li tirriżulta f'distribuzzjoni tal-forza aktar uniformi. Meta mqabbel ma 'appoġġ ta' assi wieħed-, l-istruttura ta 'limitazzjoni b'forma ta' salib-tista' tiflaħ tagħbijiet vertikali akbar u mumenti ta 'qlib, u ttejjeb il-kapaċità tat-tagħbija u l-ħajja tas-servizz tat-tagħmir.

Ripetibbiltà Għolja

Il-mekkaniżmu li jillimita l-forma ta' cross-preċiż jipprovdi punt ta' referenza ta' pożizzjonament mekkaniku ċar u uniku. Kull darba li parti li tiċċaqlaq terġa 'lura għall-punt ta' limitu, tikkuntattja l-istess wiċċ ġeometriku. Dan jiżgura li t-tagħmir jista 'jirritorna b'mod preċiż għall-istess pożizzjoni kull darba.

Proċess ta' Allinjament u Kalibrar Simplifikat

Waqt l-installazzjoni u l-ikkummissjonar, il-mekkaniżmu li jillimita l-forma ta' salib-reħtieġ biss allinjament fid-direzzjonijiet X u Y, b'loġika ċara. Dan jissimplifika bil-kbir ix-xogħol ta' allinjament inizjali ta' tagħmir kumpless bħal pjattaformi tal-moviment b'ħafna-assi, u jnaqqas id-diffikultà operattiva u l-ostakli tekniċi.

Sikurezza Operattiva Mtejba u Affidabilità

Prinċipju: Il-limitu iebes mekkaniku bidirezzjonali jipprovdi protezzjoni doppja. Anke fil-każ ta 'falliment tas-sistema tas-sewqan, l-ostakli fiżiċi jistgħu jipprevjenu komponenti milli jinqalgħu jew jaħbtu, jipproteġu komponenti ewlenin għaljin u jnaqqsu r-riskju ta' inċidenti ta 'sikurezza.

Karatteristiċi tal-Prodott

Kontroll Preċiż tal-Limitu Bidirezzjonali - L-istruttura f'forma ta' cross-tappoġġja kontroll tal-ivvjaġġar bidirezzjonali jew multi-direzzjonali tul l-assi X/Y. Il-pożizzjonament sensittiv tiegħu jillimita b'mod preċiż il-konfini tal-moviment tat-tagħmir, jipprevjeni ħabtiet ta 'vjaġġi żejda u jadatta għal diversi xenarji operattivi bħal makkinarju ta' rfigħ u linji ta 'produzzjoni awtomatizzati.
Sikur, Durabbli, u Adattabbli ħafna - Bl-użu ta' materjali ta' protezzjoni-għoli u disinn issiġillat, huwa reżistenti għat-temperatura-, reżistenti għall-vibrazzjoni-, għat-trab, u għall-umdità-, u jiżgura tħaddim stabbli f'ambjenti industrijali ħorox. Il-ħajja mekkanika twila tagħha u r-rispons ta 'kuntatt affidabbli jippermettu funzjonijiet awtomatiċi ta' bidu/waqfien u protezzjoni tad-deċelerazzjoni, u jnaqqas il-falliment tat-tagħmir u r-riskji tas-sigurtà.
Protezzjoni Komprensiva ta 'Tagħbija Eċċessiva - Mibnija-protezzjoni ta' tagħbija eċċessiva tiskopri kundizzjonijiet operattivi li jaqbżu t-tagħbija nominali u malajr tqanqal għeluq, tipprevjeni ħsara fit-tagħmir minħabba tagħbija żejda u tkompli tiżgura t-tagħmir u s-sikurezza operattiva.
Ilbes-Reżistenti u Tixjiħ-Materjali Reżistenti - Klassifikazzjoni ta' protezzjoni IP65; reżistenti għall-ilbies-reżistenti għall-korrużjoni-, u reżistenti-tix-xjuħija; reżistenti għad-deformazzjoni jew il-falliment fuq użu fit-tul-, tnaqqas il-frekwenza tal-manutenzjoni u s-sostituzzjoni.
Versatilità qawwija u adattabilità wiesgħa - Kompatibbli ma 'metodi multipli ta' provvista ta 'enerġija bħal AC u DC, li jappoġġjaw speċifikazzjonijiet ta' vultaġġ differenti, u kompatibbli ma 'diversi tagħmir industrijali bħal krejnijiet u paranki elettriċi.
Operazzjoni kwieta u telf ta 'enerġija baxxa - Id-disinn ottimizzat tal-istruttura mekkanika jiżgura tħaddim kwiet waqt l-attivazzjoni u l-issettjar mill-ġdid, u jnaqqas it-tniġġis tal-istorbju fl-ambjent tax-xogħol; fl-istess ħin, jimminimizza l-użu tal-kuntatt u t-telf tal-enerġija, billi jibbilanċja l-prattiċità u l-ekonomija.

Applikazzjoni tal-Prodott

Position and cross limit switches application-Rayvanbo

Cross Limit Switch|Għodod li jinġarru u effiċjenti għal applikazzjonijiet industrijali

Workshop tal-produzzjoni:Użat għal magni ta 'trasferiment, pjattaformi ta' rfigħ, jew waqfiet tal-linja tal-assemblaġġ fuq linji ta 'produzzjoni awtomatizzati, din is-sistema tippermetti l-issettjar preċiż ta' punti ta 'waqfien mekkaniku fl-assi X u Y. Jiżgura pożizzjonament preċiż ta 'palits tal-materjal jew biċċiet tax-xogħol fi stazzjonijiet ta' trasferiment u assemblaġġ, li jikseb ripetibbiltà għolja u jtejjeb il-kontrollabbiltà tal-ħin taċ-ċiklu tal-produzzjoni.

Manifattura ta 'preċiżjoni:F'tagħmir ta 'ttestjar, ippakkjar semikonduttur, jew strumenti ta' kejl ta 'preċiżjoni, jipprovdi limiti fiżiċi riġidi għal slides ta' preċiżjoni. Ir-riġidità għolja u l-funzjoni ta'-rfinar irfinar tagħha jipprevjenu qabża, jipproteġu komponenti ottiċi għaljin u sensuri ta' preċiżjoni mill-ħsara mill-impatt, u jiżguraw preċiżjoni operazzjonali ta'-nanometru.

Istituzzjonijiet mediċi:Jintuża fit-traduzzjoni u l-mekkaniżmi ta 'rfigħ ta' tagħmir mediku bħal skaners CT, sodod tar-radjuterapija, u mwejjed tal-operat. Bħala redundancy ta 'sikurezza, jipprovdi protezzjoni mekkanika aħħarija fil-każ ta' ħsara fil-limitu elettriku, jipprevjeni li t-tagħmir jaqbeż il-firxa tal-ivvjaġġar tiegħu u jiżgura s-sigurtà tal-pazjent u tħaddim bla difetti tat-tagħmir.

Operazzjoni mekkanika:Użat biex jillimita t-tarf tal-puplesija taċ-ċilindri idrawliċi jew vireg tal-konnessjoni f'tagħmir tqil bħal makkinarju tal-kostruzzjoni, makkinarju agrikolu u magni tal-iffurmar tal-injezzjoni. Jista 'jiflaħ tagħbijiet ta' impatt għoli, jipprevjeni b'mod effettiv il-ħsara mekkanika kkawżata minn -stroke żejda tas-sistema idrawlika, u jipprovdi protezzjoni fit-tul-dejjiema u fit-tul taħt kundizzjonijiet tax-xogħol ħorox.

Tbaħħir u Ippakkjar

Position and cross limit switches packing1-Rayvanbo

Position and cross limit switches packing2-Rayvanbo

Position and cross limit switches packing3-Rayvanbo

Position and cross limit switches packing4-Rayvanbo

Position and cross limit switches packing5-Rayvanbo

FAQ

Q: X'inhuma l-funzjonijiet ewlenin u l-vantaġġi ta 'swiċċ tal-limitu trasversali? Kif tvarja minn swiċċ tal-limitu ta'-assi wieħed?

A: Il-funzjoni ewlenija ta 'swiċċ tal-limitu b'forma ta' cross-hija li tipprovdi b'mod indipendenti limiti mekkaniċi preċiżi u riġidi f'żewġ direzzjonijiet assjali reċiprokament perpendikolari (assi X-u assi Y-). Il-vantaġġ ewlieni tiegħu jinsab fil-kapaċità tiegħu li jillimita simultanjament il-firxa tal-moviment tal-mejda tax-xogħol jew slider f'żewġ dimensjonijiet, li jiffurmaw żona ta 'imblukkar fiżiku affidabbli "forma ta' cross-". Dan effettivament jipprevjeni offsets distorti kkawżati minn overshoot, inerzja, jew żbalji sistematiċi, u jiżgura l-uniċità u r-ripetibbiltà tal-pożizzjonament.
Id-differenza fundamentali bejn swiċċ ta' limitu b'forma ta' cross-u swiċċ ta' limitu ta'-assi wieħed tinsab fil-kapaċità tiegħu ta' restrizzjoni bi-dimensjonali. Swiċċ tal-limitu wieħed jista 'jikkontrolla biss il-punt tat-tmiem tal-ivvjaġġar f'direzzjoni waħda, filwaqt li swiċċ tal-limitu b'forma ta' cross-, permezz ta 'żewġ moduli ta' limitu aġġustabbli b'mod indipendenti li jaħdmu flimkien, jiddetermina punt ta 'koordinati preċiż fi pjan bi-dimensjonali. Dan jagħmilha partikolarment adattata għal pjattaformi ta' preċiżjoni, tagħmir għall-ittestjar, u stazzjonijiet tax-xogħol awtomatizzati li jeħtieġu allinjament bi{-dimensjonali ta'-preċiżjoni għolja u prevenzjoni ta' allinjament ħażin djagonali.

Q: Kif tiżgura d-durabilità u l-eżattezza ta'-tul fit-tul fl-ambjent ta' impatt ta'-frekwenza għolja tal-linji ta' produzzjoni awtomatizzati?

A: Fl-ambjent ta 'impatt ta'-frekwenza għolja ta 'linji ta' produzzjoni awtomatizzati, aħna niżguraw durabilità u-eżattezza fit-tul permezz ta 'materjal sistematiku u disinn strutturali: komponenti ta' kuntatt tal-qalba huma magħmula minn azzar liga ta 'saħħa-għoli u wiċċ-mwebbsa biex jirreżistu l-ilbies minn impatti ripetuti; l-istruttura ġenerali hija biċċa waħda jew struttura riġida rinfurzata biex tipprevjeni d-deformazzjoni; l-aktar importanti, hija mgħammra b'ras ta 'buffer aġġustabbli ta'-prestazzjoni għolja, li effettivament tassorbi u tinħela l-enerġija tal-impatt, tnaqqas b'mod sinifikanti l-forza tal-impatt trażmessa lill-kamin taċ-ċomb u l-korp. Fl-istess ħin, nirrakkomandaw li tiġi stabbilita spezzjoni regolari u sistema ta 'manutenzjoni preventiva biex timmonitorja l-ilbies tar-ras tal-buffer u tibdilha fil-pront, u biex tnaddaf u tillubrikha regolarment il-kamin ta' aġġustament biex tiżgura tħaddim stabbli u preċiż fit-tul-.

Q: Il-prodott huwa faċli biex tinstalla u taġġusta? Kif tista 'titwettaq kalibrazzjoni preċiża tal-pożizzjoni?

A: L-installazzjoni u l-aġġustament tal-prodott huma ottimizzati għal faċilità ta 'użu. Waqt l-installazzjoni, jista 'jiġi ffissat direttament mal-bażi tat-tagħmir billi tuża t-toqob tal-bolt standard fuq il-bażi. Il-kalibrazzjoni tal-pożizzjoni preċiża hija l-valur ewlieni tagħha, primarjament miksub permezz ta 'kamin tal-ballun ta' preċiżjoni-makna: id-dawrien tar-rota ta 'l-idejn bi skala ta' preċiżjoni jew l-użu ta 'wrench hex imexxi l-blokka tal-limitu biex tirfina b'mod indipendenti- tul l-assi X u Y, b'puplesiji ta 'aġġustament tipikament preċiżi għal 0.01-0.05mm. Ħafna mudelli huma mgħammra b'display diġitali għall-qari dirett tal-valuri tal-pożizzjoni. Wara l-kalibrazzjoni, il-ġewż tal-qfil kollha għandhom jiġu ssikkati, u l-punt tal-limitu finali għandu jerġa 'jiġi ttestjat u vverifikat bl-użu ta' indikatur tal-arloġġ biex jiżgura li l-eżattezza tar-ripetibbiltà tissodisfa r-rekwiżiti tal-proċess.

Q: Kif jiġu pprovduti servizzi ta' wara-bejgħ u appoġġ tekniku?

A: Noffru servizz komprensiv ta' wara-bejgħ u appoġġ tekniku. Kemm matul l-istadji ta' qabel-bejgħ kif ukoll ta' wara-bejgħ, tista' tirċievi konsultazzjoni b'xejn dwar l-għażla, reviżjoni tat-tpinġija tal-installazzjoni, u Q&A tekniċi. Aħna nipprovdu manwali ta 'installazzjoni dettaljati, mudelli 3D, u vidjows ta' gwida għall-kalibrazzjoni, u nistgħu nipprovdu gwida remota għall-ikkummissjonar.
Għal proġetti kumplessi jew xiri bl-ingrossa, nistgħu nipprovdu servizzi ta 'superviżjoni u kummissjonar ta' installazzjoni mill-bogħod. Aħna nżommu inventarju kbir ta 'mudelli standard, u partijiet faċilment imħassra bħal buffer heads u viti ta' aġġustament jistgħu jiġu fornuti malajr (spare parts regolari se jintbagħtu fi żmien 5 ijiem ta 'negozju). Il-prodotti tagħna jiġu b'garanzija ta' 12-xahar, u aħna impenjati li nipprovdu appoġġ tekniku fit-tul u appoġġ għall-ispare parts biex niżguraw it-tħaddim stabbli tat-tagħmir tiegħek.
